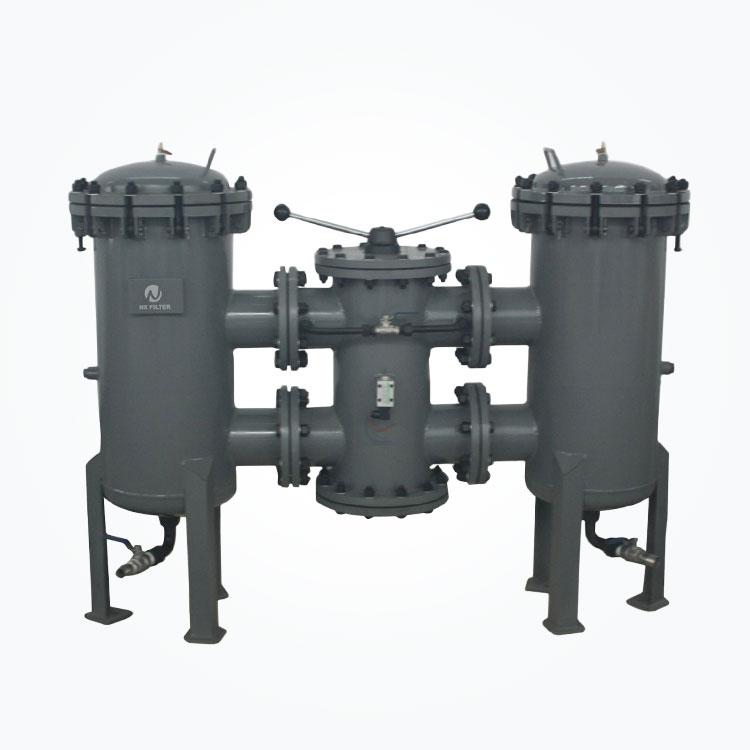

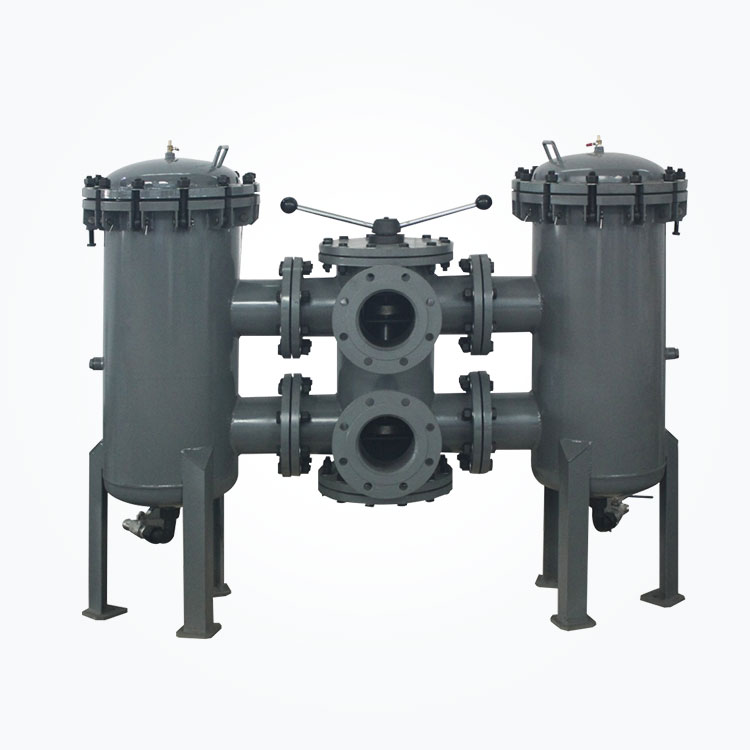

Filtro della tubatura a bassa pressione LYPL, serie LYPD

È installato nella pipeline a bassa pressione o nella pipeline di ritorno del petrolio del sistema idraulico per filtrare le particelle solide e le sostanze colloidali nel mezzo di lavoro e controllano efficacemente il grado di inquinamento del mezzo di lavoro.

Prestazioni e utilizzo:

I filtri della serie LYPD possono essere rapidamente commutati attraverso la valvola rotante del pistone a flusso per ottenere un lavoro ininterrotto.

I materiali dell'elemento filtro includono fibra, carta da filtro qualitativa Kapok, rete tessuta in acciaio inossidabile e feltro sinterizzato.

Il materiale per l'alloggiamento del filtro è in acciaio al carbonio o è possibile utilizzare l'acciaio inossidabile.

Parametri tecnici:

Mezzo di lavoro	Olio minerale, emulsione, glicole d'acqua, fluido idraulico estere fosfato (carta da filtro qualitativo Kapok è adatto solo per l'olio minerale)
Pressione di lavoro (massimo)	1.6mp
Pressione differenziale del trasmettitore:	0.3MPA
Bypass valvola di apertura della pressione differenziale	0,35MPA

Selezione del modello

Tabella dei parametri dimensioni della struttura

Modello	Flusso l/min	Diametro mm	B1	D1	D2	D3	D4	D5	H1	H2	H3	H4
LYPD1300 ----	1300	100	900	204	245	18	20	1/4 "	1120	440	260	220
Lypd2600 ----	2600	125	1040	335	377	18	25	1/4 \ "	1250	500	290	227
Lypd2600 ----	2600	150	1190	335	377	18	25	1/4 "	1300	525	330	260
Lypd3900 ----	3900	150	1190	335	377	18	25	1/4 \ "	1300	525	330	260
Lypd3900 ----	3900	200	1220	335	377	18	25	1/4 "	1300	545	380	300
LYPD5200 ----	5200	200	1300	420	457	18	25	1/4 \ "	1350	550	380	300
LYPD6500 ----	6500	200	1350	471	508	18	25	1/4 "	1350	550	380	300
LYPD6500 ----	6500	250	1430	471	508	18	25	1/4 "	1500	600	450	325
LYPD7800 ----	7800	200	1350	471	508	18	25	1/4 "	1350	550	380	300
LYPD7800 ----	7800	250	1430	471	508	18	25	1/4 \ "	1500	600	450	325
LYPD5200 ----	9100	250	1480	524	560	18	25	1/4 "	1500	600	450	325

Diametro	D1	d2	D3	D4	N
DN100	Â 100	Â 220	Â 180	Â 18	8
DN125	Â 125	Â 250	Â 210	Â 18	8
DN150	Â 150	Â 285	Â 240	Â 22	8
DN200	Â 200	Â 340	Â 295	Â 22	12
DN250	Â 250	Â 405	Â 355	Â 26	12
