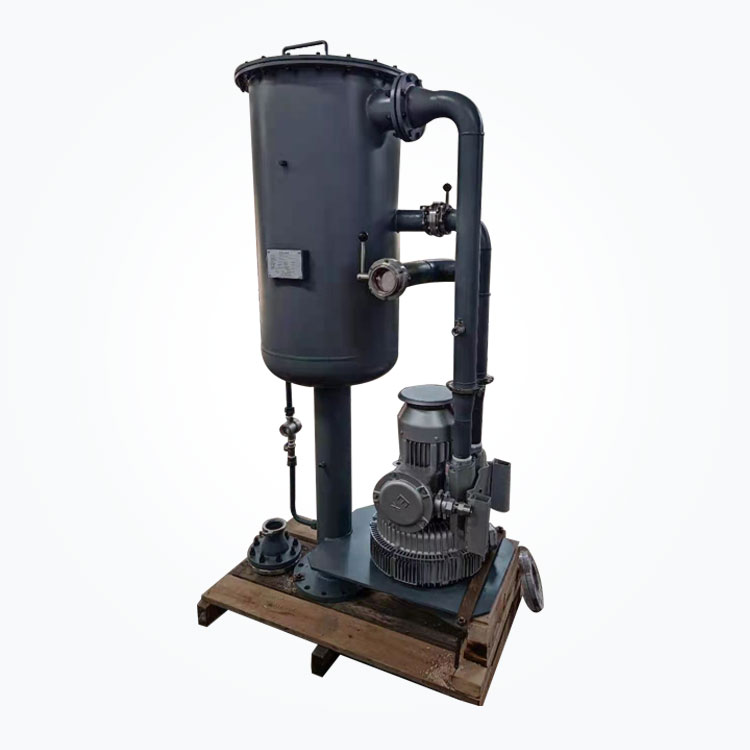

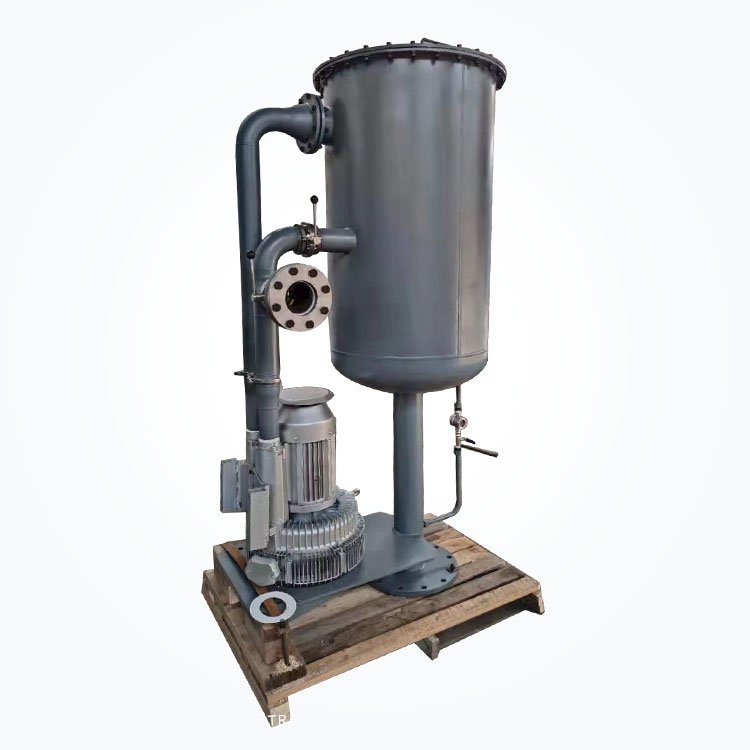

Separatore di nebbia d'olio

Applicazione del serbatoio del serbatoio dell'olio separatore a nebbia nel serbatoio dell'olio della stazione olio di lubrificazione idraulica

Sfondo

Le stazioni di olio lubrificante sono ampiamente utilizzate nella lubrificazione di attrezzature per macchinari più ampi, come compressore, turbina a gas, ecc. Quando l'olio lubrificante passa attraverso la marcia principale o il cuscine

Conseguenze delle emissioni dirette:

• Il diametro delle particelle di nebbia d'olio è molto piccolo (più del 90% è inferiore a 1 um). Quando è scaricato nell'aria, si mescolerà e si condenserà con le particelle solide nell'aria, e quindi formerà inquinanti dell'aria con una forte adesione,

• Lo scarico diretto di una grande quantità di nebbia petrolifera aumenta la perdita di petrolio lubrificante e provoca gravi rifiuti economici. Ad esempio, una turbina a gas da 35 MW deve aggiungere 2000 kg di olio lubrificante 46# ogni anno prima che il separatore di nebbia di petrolio venga aggiunto al carburante

Principio di lavoro del separatore di nebbia petrolifera

La presa d'aria del separatore di nebbia di olio è collegata all'ingresso dell'aria della ventola a prova di esplosione e la nebbia dell'olio viene estratta dal serbatoio dell'olio dalla forza di pompaggio della ventola.

Diagramma schematico del principio del separatore di nebbia d'olio

• 1. Messicatore di pressione prima della filtrazione

• 2. Messicatore di pressione dopo la filtrazione

• 3. Cartuccia filtrante

• 4. Valvola a farfalla

• 5. Valvola di bypass

• 6. Fan

• 7. Valvola di ritorno dell'olio

Vantaggi del prodotto

• La parte del telaio dell'elemento filtro è realizzata in acciaio inossidabile 304, che è resistente alla corrosione e non causerà solide impurità come la ruggine per inquinare l'olio dopo un uso a lungo termine.

• Il flusso del separatore può essere regolato in base alle condizioni di lavoro effettive degli utenti;

• È dotato di valvola di bypass per impedire l'influenza dell'eccessiva resistenza dell'elemento filtro sul ritorno dell'olio del serbatoio dell'olio;

• Ogni a monte e a valle è dotato di un manometro, che non è solo conveniente per comprendere la pressione negativa all'interno del serbatoio dell'olio, ma può anche monitorare la differenza di pressione dell'elemento filtro in tempo reale.





Caratteristiche strutturali dell'elemento filtro

L'elemento filtro adotta una struttura composita di coalescenza gas-liquid.

Parametri delle prestazioni dell'elemento filtro

• Elevata efficienza di rimozione del liquido e prestazioni di coalescenza stabili;

• Il design del diametro dei pori aumenta gradualmente dall'interno all'esterno può ridurre al minimo la caduta di pressione;

• La ragionevole collocazione delle fibre del filtro dello strato di coalescente migliora notevolmente la circolazione;

• Il design del telaio di supporto in metallo a due strati interno ed esterno ha un'alta resistenza ed è adatto per il funzionamento a lungo termine.





Il principio della selezione degli elementi del filtro

Quando la separazione del gas-liquido, l'efficienza del filtro dipende principalmente dalla coalescenza dell'elemento filtro.

La struttura dell'elemento filtro ad alte prestazioni dovrebbe avere le seguenti caratteristiche:

• Ha un'alta resistenza, nessun inquinamento, nessuna bava e nessuna reazione chimica;

• La rete di supporto interno ed esterno dovrebbe avere abbastanza resistenza, nessun inquinamento, nessuna bava e nessuna reazione chimica;

• La carta interiore ed esterna dovrebbe avere un'elevata capacità di passaggio, un'elevata resistenza alla trazione e utilizzare materiali con fibre lunghe, nessuna spargimento e nessuna reazione chimica;

• Il materiale del filtro ad alte prestazioni è fibra inerte e resina ad alta resistenza, con dimensioni uniformi dei pori, velocità di apertura elevata per unità di area e spessore ragionevole;

• Adottare un legame longitudinale avanzato e non vi è alcuna perdita nel luogo di legame;

• La forma di tenuta dovrebbe essere selezionata ragionevolmente per garantire che non vi sia bypass alla connessione.

Influenza della struttura della dimensione dei pori del materiale del filtro sulla capacità degli inquinanti

Il materiale del filtro graduale delle dimensioni dei pori ha un'alta capacità di contaminante

Il materiale del filtro di apertura uniforme ha una piccola capacità di contaminante

Principio di progettazione dell'elemento filtro

Al fine di ottimizzare le prestazioni dell'elemento filtro, è necessario considerare il funzionamento e la temperatura di progettazione, il funzionamento e la pressione di progetta

Efficienza di filtrazione e caduta di pressione dell'elemento filtro

L'efficienza di rimozione di particelle superiori a 0,3î¼ è del 99,97%e il contenuto di olio del gas di uscita è inferiore alle 2pm, che è inferiore a quello di elementi di filtro estranei simili.
